El cable viajero plano transmite todas las señales entre cabina y cuadro. Cuando falla, el elevador muestra comportamientos erráticos: botones que no responden o indicadores intermitentes. Aquí verás las dos señales de reemplazo importantes, qué significan y por qué importan. Si detectas alguno, pide a un técnico calificado que lo revise.
›››Qué es y por qué importa el cable viajero plano

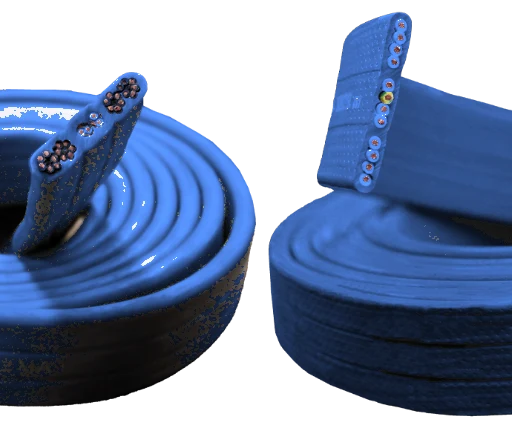

El cable viajero plano es el conjunto de conductores que lleva señales de botones, indicadores y otros elementos de la cabina al cuadro de control. Viene en versiones de 12, 24, 36 y 48 conductores de 0.75 mm² y tensión nominal 300/500 V.
El formato plano facilita un acomodo ordenado en el cubo y reduce enredos. Elegir la cantidad de conductores depende de las señales que requiere el elevador.
- Formatos disponibles: 12x0.75 mm²; 24×0.75 mm²; 36×0.75 mm²; 48×0.75 mm².
- Tensión nominal: 300/500 V.
- Ventaja del formato plano: acomodo ordenado.
›››Señal 1: aislamiento dañado, cortado o aplastado
Qué ves: aislamiento físico con cortes, desprendimiento, marcas por aplastamiento o partes donde se notan los conductores. A veces se percibe olor a quemado si el daño permitió arcos o calentamiento.
Por qué importa: el aislamiento protege a cada conductor. Si se rompe, hay riesgo de cortocircuitos entre hilos, interferencia de señales o fallas permanentes en circuitos de control. Un conductor expuesto también puede sufrir corrosión por humedad dentro del cubo.
Qué puede provocar en el elevador: interrupciones constantes de funciones de cabina, fallas en indicadores o en la comunicación con el control.
- Inspeccionar visualmente todo el largo del cable viajero en el recorrido.
- Revisar zonas de paso por poleas, fijaciones y puntos de roce donde suele dañarse el aislamiento.
- Si se detecta daño, solicita a un técnico calificado la sustitución o reparación.
›››Señal 2: fallas intermitentes en botones, indicadores o señales de la cabina
Qué ves: pulsaciones que no responden de forma aleatoria, luces de piso que parpadean o funciones que aparecen y desaparecen sin patrón claro.
Por qué importa: la intermitencia suele indicar pérdida parcial de continuidad en uno o varios conductores. Aunque el aislamiento parezca intacto, un hilo roto internamente o una conexión intermitente pueden generar estos síntomas.
Consecuencias operativas: las fallas intermitentes complican el diagnóstico por control remoto y pueden provocar que el elevador se comporte de forma inesperada, afectando la experiencia de usuarios y la operación segura.
- Comprobar si las fallas coinciden con movimientos de la cabina (indicando puntos de tensión).
- Revisar conectores y empalmes en cabina y cuadro, donde suelen presentarse fallas intermitentes.
- Si la intermitencia persiste, pide a un técnico calificado que pruebe continuidad y revise el cable viajero.
›››Cómo elegir la versión adecuada y qué revisar antes de reemplazar
Selecciona la cantidad de conductores según las señales que necesite la cabina. Las opciones incluyen 12, 24, 36 y 48 conductores de 0.75 mm²; la versión de 48 conductores tiene un rango de temperatura ampliado.
Antes de cambiar el cable, un técnico debe verificar continuidad, condición de empalmes y puntos de fijación. También debe evaluar el recorrido y las poleas para evitar que el nuevo cable sufra el mismo daño.
- Versiones disponibles: 12x0.75 mm²; 24×0.75 mm²; 36×0.75 mm²; 48×0.75 mm².
- Temperatura de operación: variar según variante (por ejemplo, -15ºC~70ºC en la versión de 48 conductores).
- Considera accesorios relacionados como el Cargador de Cable Viajero Plano para tareas de mantenimiento.
›››Preguntas frecuentes
¿Puedo probar el cable yo mismo?
Puedes hacer una inspección visual, pero las pruebas eléctricas y el reemplazo deben hacerlas técnicos calificados.
¿Qué versión necesito si quiero más señales en cabina?
Elige la cantidad de conductores que cubra las señales requeridas: hay versiones de 12, 24, 36 y 48 conductores de 0.75 mm².
Si detectas cualquiera de estas señales, pide a un técnico calificado que inspeccione el cable viajero plano y determine si procede la sustitución. Entre las refacciones que más nos piden para este trabajo están el Cable Viajero (venta por metro) y el Cargador de Cable Viajero Plano. Cotiza tu proyecto en la tienda o escribe a un asesor.
